產品概述

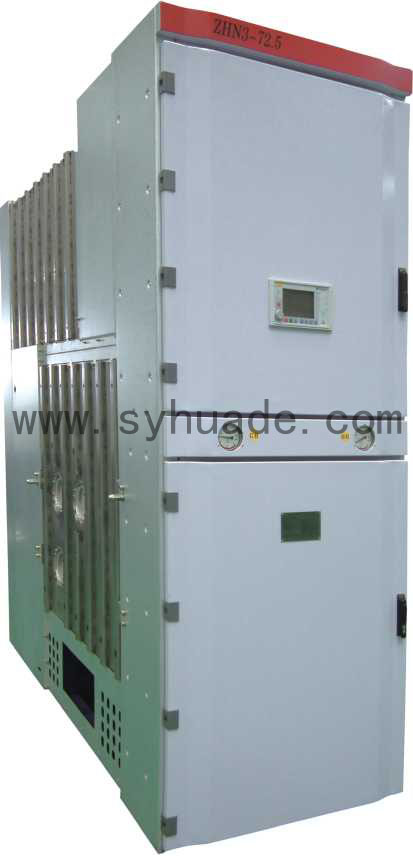

ZHN3-72.5環保型氣體絕緣金屬封閉開關設備（C-GIS）為我公司自主研發、填補國內空白、技術水平國際領先的環保型新產品。適用于額定電壓72.5kV、三相交流50Hz的電力系統，能夠接受和分配網絡(luò )電能，并實現系統正常運行的測量、監控、通訊、控制及故障狀態

保護等。產品完全符合 GB11022、GB7674、IEC62271等有關標準，并通過全部型式試驗以及國家級新產品技術鑒定。產品廣泛應用于國民經濟的各個重要系統，如輸變電站網絡(luò )、城市供電網、大型工礦企業、石油化工、冶金、電氣化鐵路等。

ZHN3-72.5型開關設備首次將真空滅弧室的固封技術應用于72.5 kV電壓等級的產品中，是集真空滅弧、固封極柱、氣體絕緣和界面絕緣技術于一體的新一代高壓成套組合電器產品。產品采用智能控制和保護單元，具有強大的控制、保護、測量功能，完全可以滿足配電網絡(luò )小型化、智能化、綠色環保的需求。

產品采用低壓力（0.04MPa）SF6氣體作為設備相間和相對地的絕緣介質，氣體用量?jì)H為同類產品的10%，采用真空開斷，避免了有毒有害氣體的產生，大大減少了SF6氣體的使用和排放。產品使用的密封氣箱使所有高壓部件防

水、防塵、 不受外部環境影響，完全可達到免維護。

產品特性

環保型

ZHN3-72.5型開關設備采用真空斷路器開斷。在小體積的絕緣氣室內采用0.04MPa的低壓力少量SF6氣體，采用先進的密封工藝，氣體使用量和泄漏的可能性大幅減小，使用壽命長，30年不用補氣。SF6氣體不參與滅弧，不會(huì )產生各種有毒有害氣體，獲得國家級環保認證。

小型化

ZHN3-72.5型開關設備采用低壓力SF6氣體絕緣、界面絕緣、固封極柱式真空斷路器，柜體尺寸僅為同類產品的43%，占地面積小，結構更緊湊，重量輕，運輸方便。

免維護

密閉在不銹鋼箱體內的所有高壓部件不受外部環境影響，安全可靠,免維護。不銹鋼箱體采用激光氣密焊接，年漏氣率＜0.5%。斷路器采用真空滅弧技術和固封極柱技術以及彈簧操作機構，產品開斷能力強、電場分布均勻、機械壽命長、可靠性高、免維護。

安全可靠性

真空斷路器和三工位開關同時具備手動和電動操作功能，具有完善的五防機械聯鎖，可防止誤操作。所有高壓部件，包括電纜終端、電流互感器和電壓互感器均用接地的金屬外殼封閉，安全可觸摸。一次回路中充氣隔室的防護等級為IP65，設備外殼的防護等級為IP40。產品的不銹鋼氣箱箱體是由德國進口的激光切割焊接設備加工而成，并采用德國進口SEILER檢漏設備對氣箱箱體進行漏氣率定量檢測，使產品安全可靠。

安裝操作簡單

ZHN3-72.5型開關設備采用模塊化設計結構，各種方案組合靈活。開關柜之間的連接采用硅橡膠母線連接器，方便易操作。電纜終端、電壓互感器和避雷器均采用插拔式連接，安裝在氣箱上預留的插座孔，安裝方便可靠。

技術參數

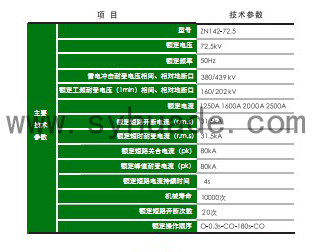

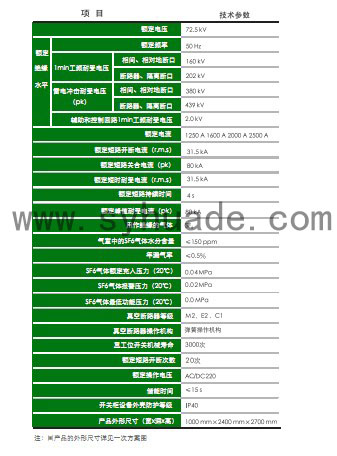

真空斷路器技術參數

產品結構

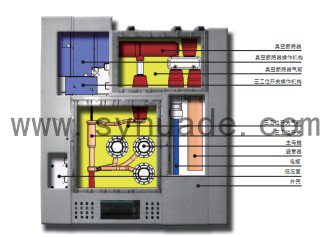

整體采用雙氣箱形式：上氣箱為斷路器氣箱，下氣箱為母線及三工位開關氣箱。

各氣箱為無磁不銹鋼板經激光切割、激光焊接而成，上下氣箱通過母線連接器連接。

高壓元件采用復合化設計，隔離開關與接地開關復合為一個三工位開關，共用一個動觸頭，設于母線側。

斷路器及三工位開關操作機構位于設備前上部，機構同時具備手動及電動操作功能。

斷路器氣箱上方和后下方安裝有內錐電纜連接插座，可并聯插接多根電纜，也可連接電壓互感器和避雷器等，電流互感器可套裝在電纜上，并與開關設備框架固定。

產品為三相共箱式、模塊化設計。由斷路器功能單元（充氣單元）、三工位開關及母線單元（充氣單元）、低壓室（儀表室、操作機構室）和電纜隔室等組成。

靜密封采用O型橡膠圈密封，動密封采用特殊設計的橡膠圈和氣密焊接波紋管密封。

在真空斷路器氣箱上部和三工位開關氣箱的下部設有壓力釋放裝置，以確保操作人員和設備的安全。

氣箱上設有充氣閥門和帶溫度補償的氣體壓力表，用以監測氣箱內的氣體壓力。

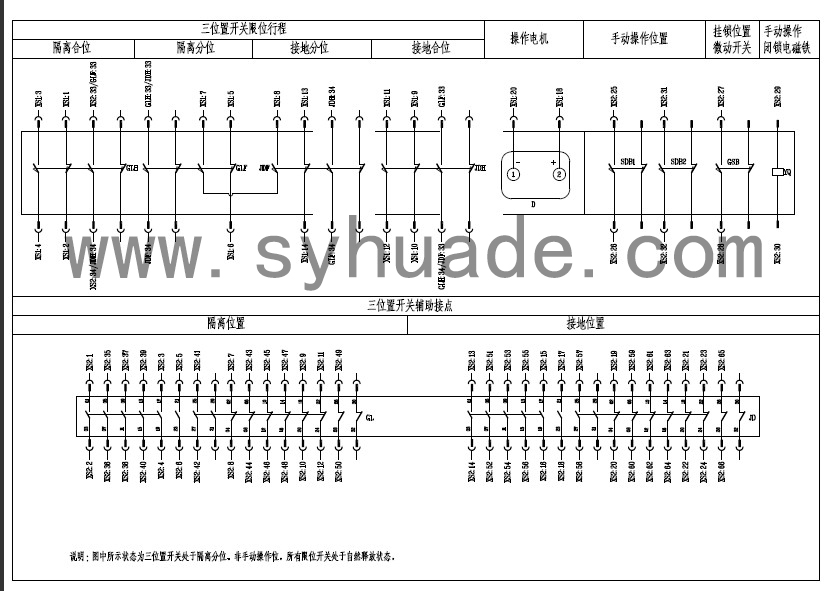

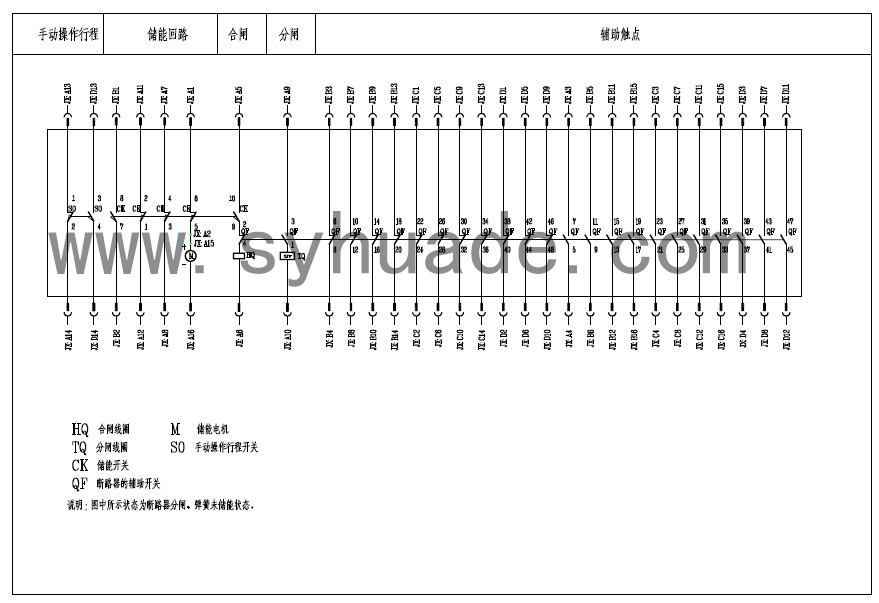

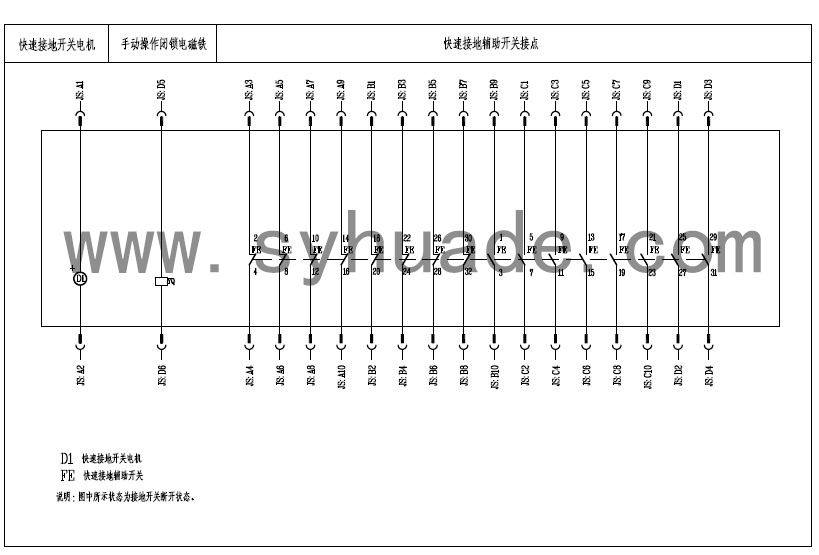

典型二次方案
