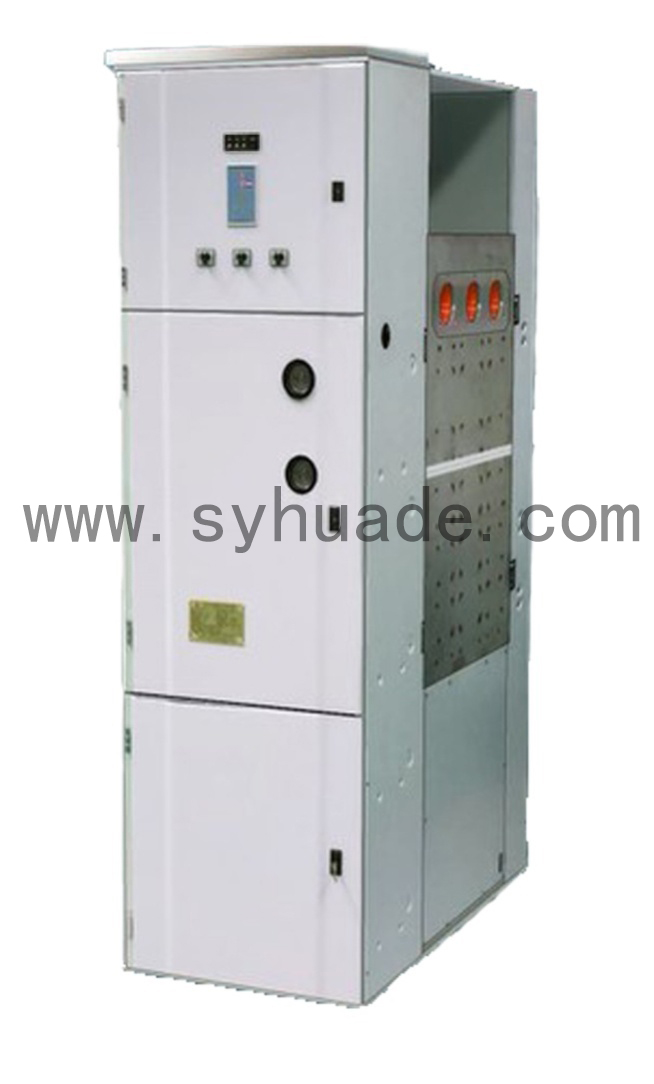

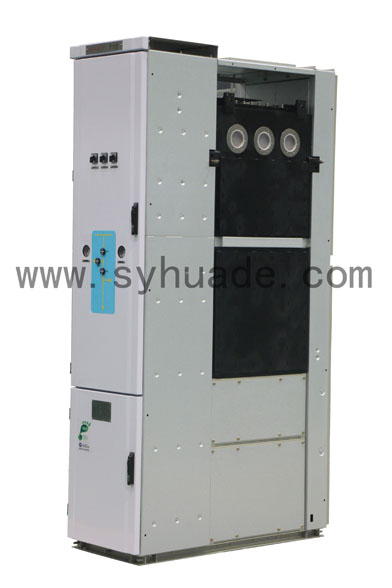

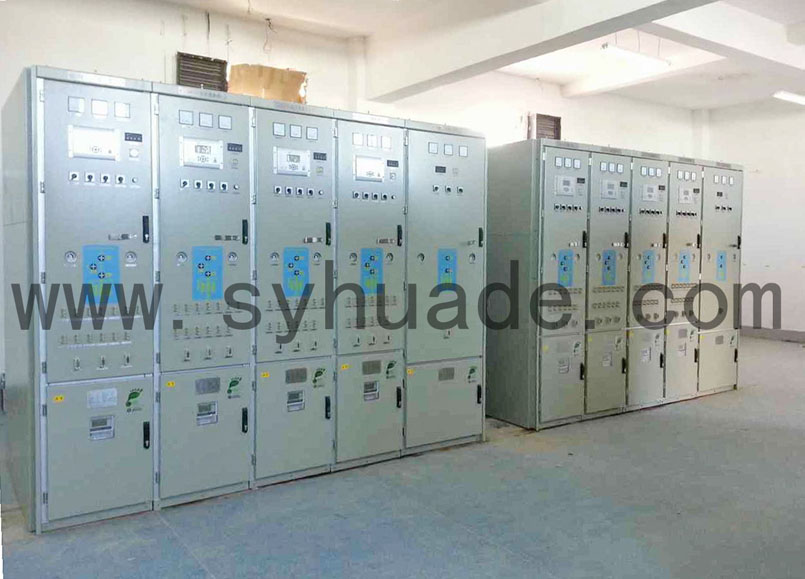

產品概述

     HG3-40.5環保型氣體絕緣金屬封閉開關設備（C-GIS）為我公司自主研發，國內首次采用干燥壓縮空氣（D-air）/氮氣（N2）為絕緣介質的環保型開關設備。產品技術水平國內領先、國際先進，是集真空滅弧技術、APG固封技術、高壓復合絕緣技術、氣體密封技術等特點的新一代中壓成套開關設備。產品完全符合 GB/T11022、GB/T3906、DL/T404 、IEC62271等標準，并通過全部型式試驗及省級新產品技術鑒定。產品廣泛應用于電力、冶金、鐵路、建筑、石化等領域。

     產品采用干燥壓縮空氣（D-air）/氮氣（N2）作為設備相間和相對地的絕緣介質，對環境沒有影響，綠色環保。

     產品的設計結構緊湊，減少對空間和占地面積的需求，不僅降低建設總成本，而且有助于減少環境負荷。

     產品采用智能控制和保護單元，具有強大的控制、保護、測量功能，完全滿足配網自動化要求。

     產品具有可靠的機械和電氣聯鎖，能有效地防止誤操作。密封氣箱高壓部件防水、防塵，不受環境影響，完全免維護。柜與柜之間的主母線采用專用母線連接器，安裝方便，擴展靈活。不銹鋼箱體采用激光焊接，年漏氣率＜0.5%。，完全可達到免維護。

產品特性

環保型

     HG3-40.5型開關設備采用干燥壓縮空氣（D-air）/氮氣（N2）為絕緣介質，對環境沒有影響，屬綠色環保產品。

結構緊湊

     HG3-40.5型開關設備結構更緊湊，可以大幅度節約有限的城市用地。

免維護

     密閉在不銹鋼氣箱內的所有高壓部件不受惡劣環境（如凝露、污穢、濕氣、高海拔等）影響，免維護。斷路器采用真空滅弧技術和固封極柱技術以及彈簧操作機構，因此產品開斷能力強、電場分布均勻、機械壽命長、可靠性高、免維護。

安全可靠性

     真空斷路器和三工位開關同時具備手動和電動操作功能，具有完善的五防機械聯鎖，可防止誤操作。所有高壓部件，包括電纜終端、電流互感器和電壓互感器均用接地的金屬外殼封閉，安全可觸摸。一次回路中充氣隔室的防護等級為IP65，設備外殼的防護等級為IP40。產品的不銹鋼氣箱箱體是由德國進口的激光切割焊接設備加工而成，并采用德國進口SEILER檢漏設備對氣箱箱體進行漏氣率定量檢測，使產品安全可靠。

安裝操作簡單

     HG3-40.5型開關設備采用模塊化設計結構，方案組合靈活，操作方便簡單。開關柜之間的連接采用硅橡膠母線連接器，方便易操作。電流互感器為低壓環形鐵芯結構，套裝在電纜上。電壓互感器和避雷器均采用外部插接方式安裝在氣室外.安裝方便可靠，更換簡便。

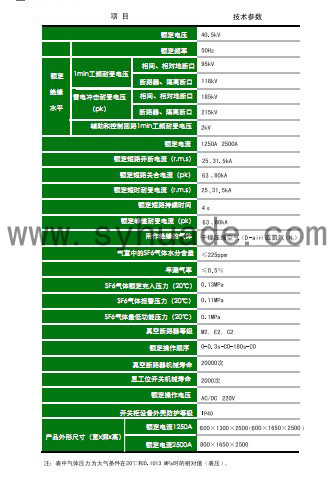

技術參數

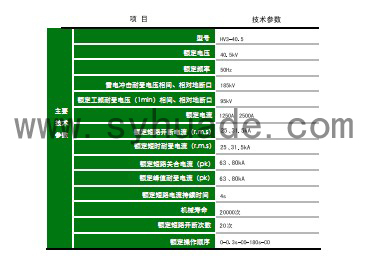

真空斷路器技術參數

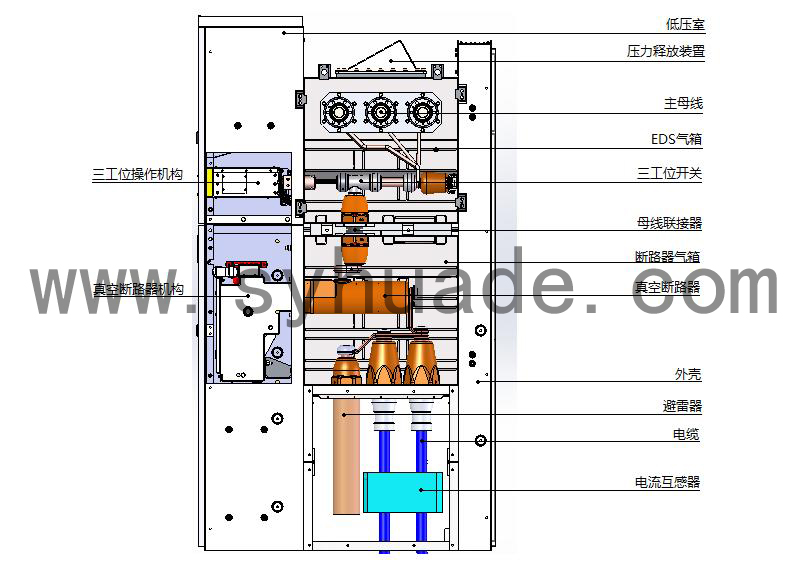

產品結構

     整體采用雙氣箱形式：真空斷路器在一個充氣隔室，母線及三工位開關共處于另一個充氣隔室。充氣隔室為無磁不銹鋼板經激光切割焊接而成，非焊接密封連接面均采用O型橡膠圈密封。

     高壓元件采用復合化設計，隔離開關與接地開關復合為一個三工位開關，共用一個動觸頭，設于母線側。

     斷路器及三工位開關操作機構位于產品中部，機構同時具備手動及電動操作功能。

     斷路器充氣隔室安裝有內錐電纜連接套管，可并聯插接多根電纜，也可連接電壓互感器或避雷器等，環形鐵芯電流互感器套裝在電纜上，并與開關設備框架固定。

     產品為三相共箱式、模塊化設計，由斷路器充氣隔室，三工位開關及母線充氣隔室，低壓室（儀表室，操作機構室），電纜間隔室等組成。

     在三工位開關及母線單元充氣隔室上部和斷路器充氣隔室后部設有壓力釋放裝置，當充氣隔室內部壓力超過一定限值時，壓力釋放裝置將自動打開，釋放氣體，以確保操作人員和產品的安全。

     分支母線采用獨特設計，有效的改善了電場的分布，并具有很高的機械強度和短路電流耐受能力。

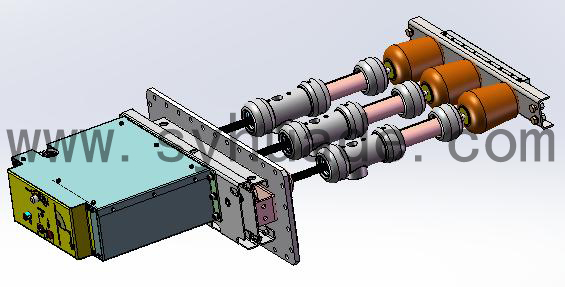

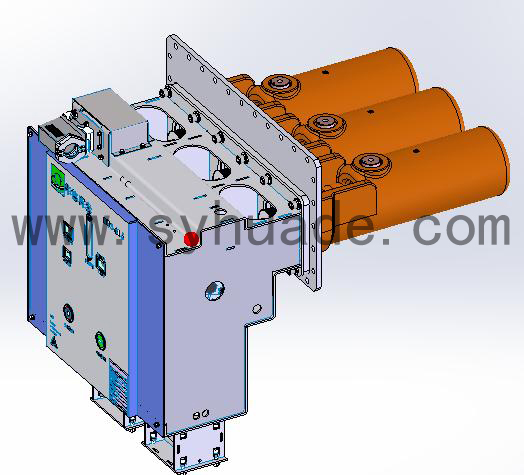

主要部件

     電機驅動的直動式三工位開關，水平布置，具有：工作、隔離及接地功能

     三工位開關具有機械和電氣聯鎖，防止各種誤操作

     可以手動操作三工位開關

     具有機械位置指示功能

     斷路器水平布置，操作機構在氣室外

     采用APG技術制作真空斷路器的固封極柱

     通過氣密波紋管實現斷路器機構與固封極柱間的氣密連接

     與三工位開關配合實現防短路接地功能

方案

安裝基礎
