產品概述

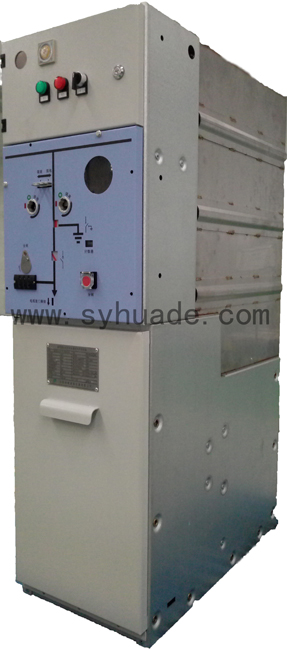

     XGN118-12 環保氣體絕緣環網柜（以下簡稱氣體絕緣環網柜），為我公司自主研發的環保型產品。

適用于額定電壓12kV、三相交流50Hz的電力系統，能夠接受和分配網絡(luò )電能，并對系統正常運行實施測量、監控、通訊、控制和保護等。

     產品符合 GB3906、DL/T404、IEC62271標準的要求，廣泛應用于輸變電站、城市供電網、大型工礦企業、石油化工、冶金、鐵路電氣化等國民經濟各個領域。

     氣體絕緣環網柜完全不使用SF6氣體，采用潔凈干燥壓縮空氣作為設備相間和相對地的絕緣介質，并將高壓導電部件密封在充入絕緣介質的氣室內，綠色環保；斷路器和負荷開關采用真空技術，電壽命高，可以使用在頻繁操作的場合。產品結構緊湊，尺寸小，占地面積少，不僅降低建設總成本，大大節約有限的城市用地，而且有助于減少對環境的影響。

     采用智能控制和保護單元，具有強大的控制、保護、測量功能，完全滿足配網自動化要求。產品具有可靠的機械和電氣聯鎖，能有效地防止誤操作。

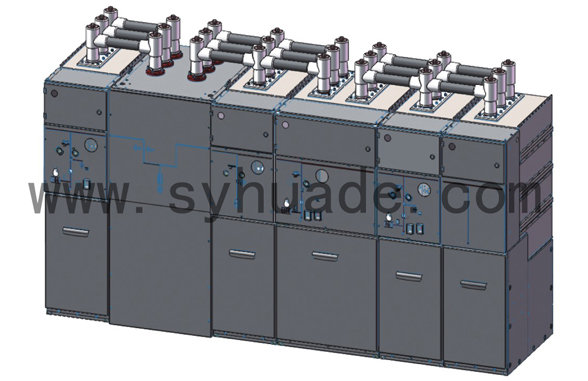

     柜與柜之間采用外層接地的插拔式固體絕緣母線連接，安裝方便、擴展靈活。不銹鋼箱體采用激光氣密焊接，年漏氣率≤0.1%。

產品特性

  ●環保

     氣體絕緣環網柜采用潔凈干燥壓縮空氣作為絕緣介質，對環境沒有影響，是綠色環保產品。

  ●結構緊湊

     由于采用環保氣體絕緣，開關設備結構緊湊，可以大幅度節約有限的城市用地。與AIS產品相比，氣體絕緣環網柜的尺寸較小，占地面積少。

  ●結構靈活

     氣體絕緣環網柜結構非常靈活，可以適應不同的一次方案，為即插即用開關設備。采用真空斷路器和真空負荷開關，電壽命高，可以使用在頻繁操作的場合。

  ●安全可靠

     所有高壓部件包括電纜終端、電流互感器和電壓互感器均用接地的金屬外殼封閉，安全可觸摸。一次回路中密封在不銹鋼箱體內的所有高壓元件的防護等級為IP67，設備外殼的防護等級為IP4X。產品的不銹鋼氣箱箱體是由德國進口的激光切割焊接設備加工而成，并采用德國進口SEILER檢漏設備進行漏氣率定量檢測，使產品安全可靠。

  ●免維護

     氣體絕緣環網柜的主回路高壓元件密封在不銹鋼箱體內部，為免維護產品，開關設備的安裝、操作、擴展及更換無需涉及氣體操作。

  ●環境適應性廣

     氣體絕緣環網柜采用潔凈干燥空氣為絕緣介質，可在低溫環境下使用，不會(huì )出現液化風險，環境適應性廣。

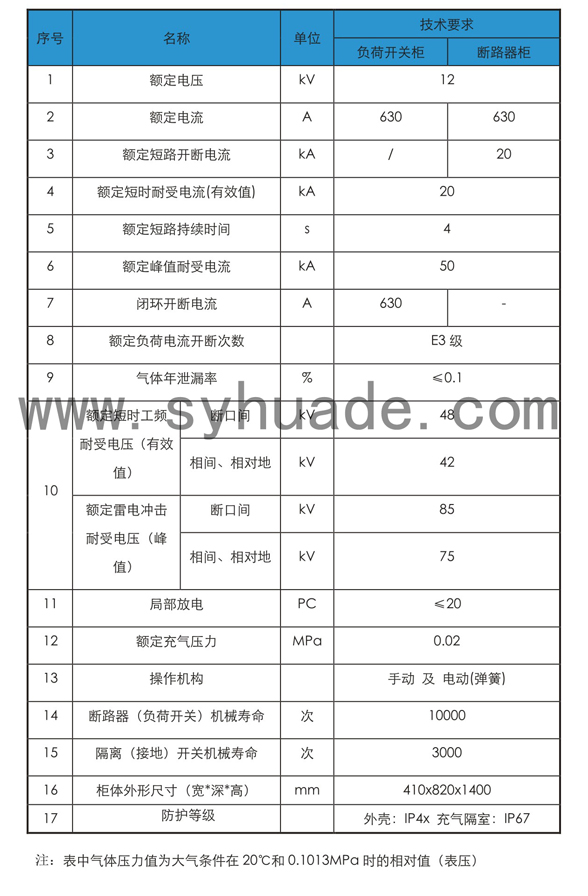

技術參數

產品結構

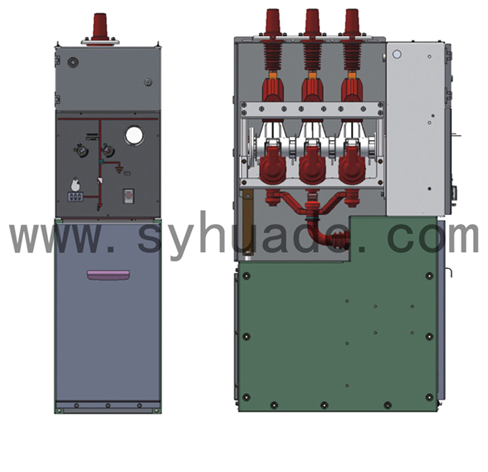

   氣體絕緣環網柜的斷路器（負荷開關）、母線及三工位開關處于同一充氣隔室，充氣隔室為無磁不銹鋼板經激光切割、激光焊接而成，非焊接密封連接面均采用Ｏ型橡膠圈密封。

     高壓元件采用復合化設計，隔離開關與接地開關復合為一個三工位開關，共用一個動觸頭，設于母線側。

     斷路器及三工位開關操作機構位于產品中部，機構同時具備手動及電動操作功能。

     充氣隔室安裝有外錐電纜連接套管，可并聯插接多根電纜，也可連接避雷器等，環形鐵芯電流互感器套裝在電纜上，并與開關設備框架固定。

     產品為三相共箱式、模塊化設計，由充氣隔室（斷路器或負荷開關、三工位開關及母線單元組成），低壓室（儀表室，操作機構室），電纜隔室等組成。

     當充氣隔室內部壓力超過一定限值時，壓力釋放裝置將自動打開，釋放氣體，以確保操作人員和產品的安全。

分支母線采用獨特設計，有效的改善了電場的分布，并具有很高的機械強度和短路電流耐受能力。

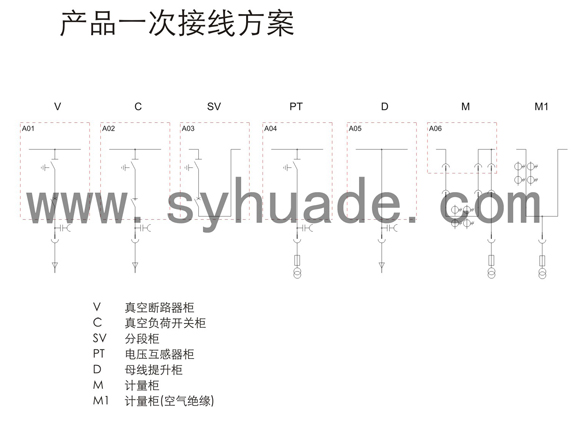

產品典型一次接線方案
